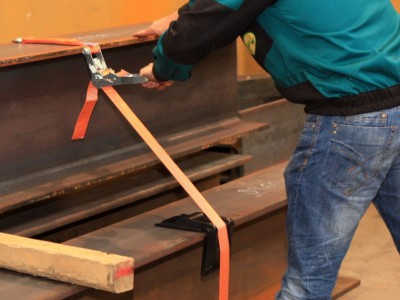

Upínacie pásy s račňou

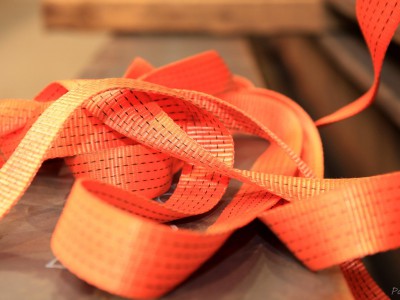

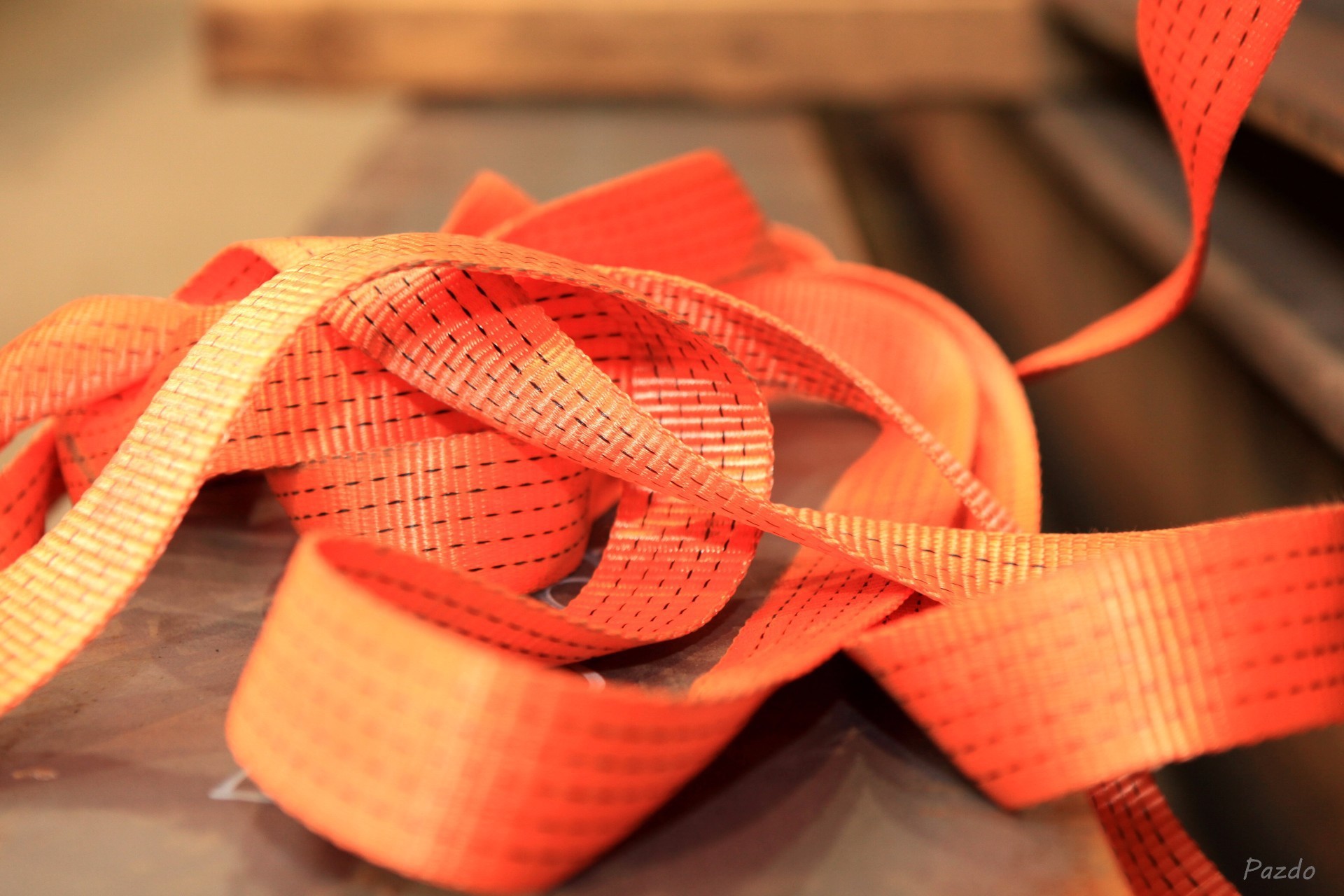

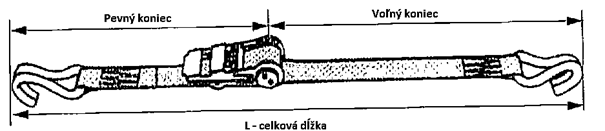

Vyrobené v súlade s technickou normou EN 12195-2. Základná konštrukcia pozostáva z napínacieho prvku, textilného popruhu a ukončovacích prvkov. Samotný popruh je vyrobený z materiálu polyester 100% (PES), rozťažnosť popruhu je maximálne 4%. Štandardné dĺžky upínacích pásov  L  sú 6, 8, 9 a 10 m.

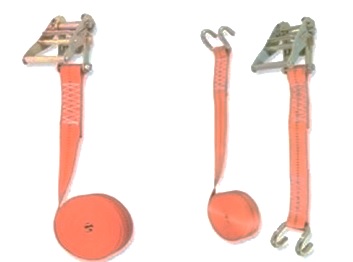

Upínací systém je možné dodať jednodielny alebo dvojdielny.

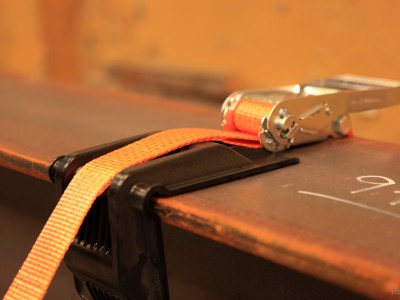

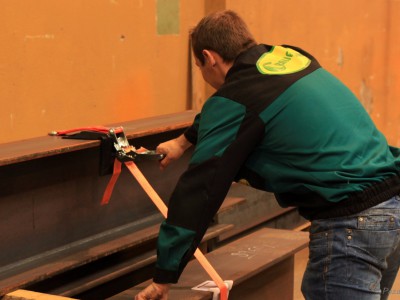

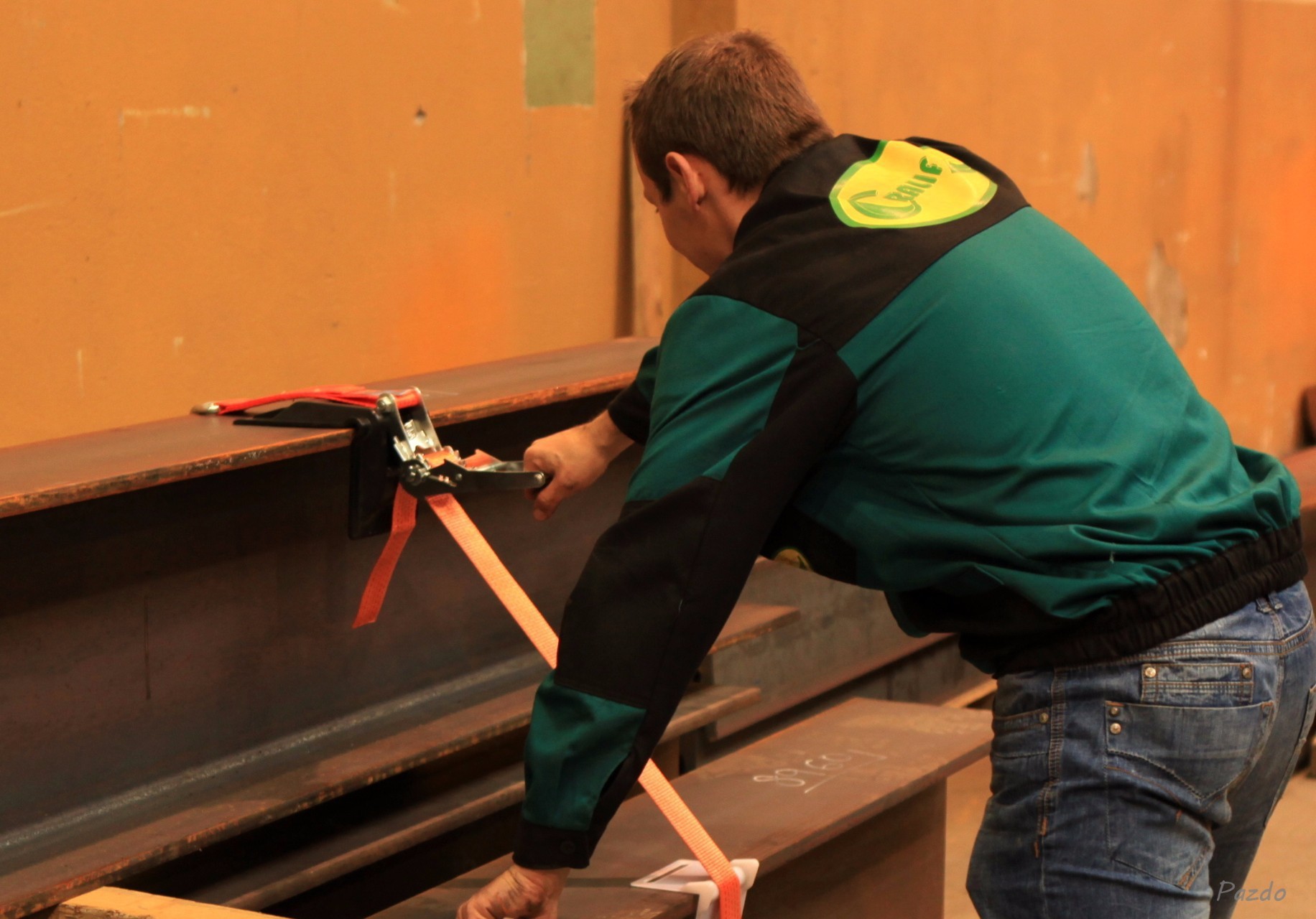

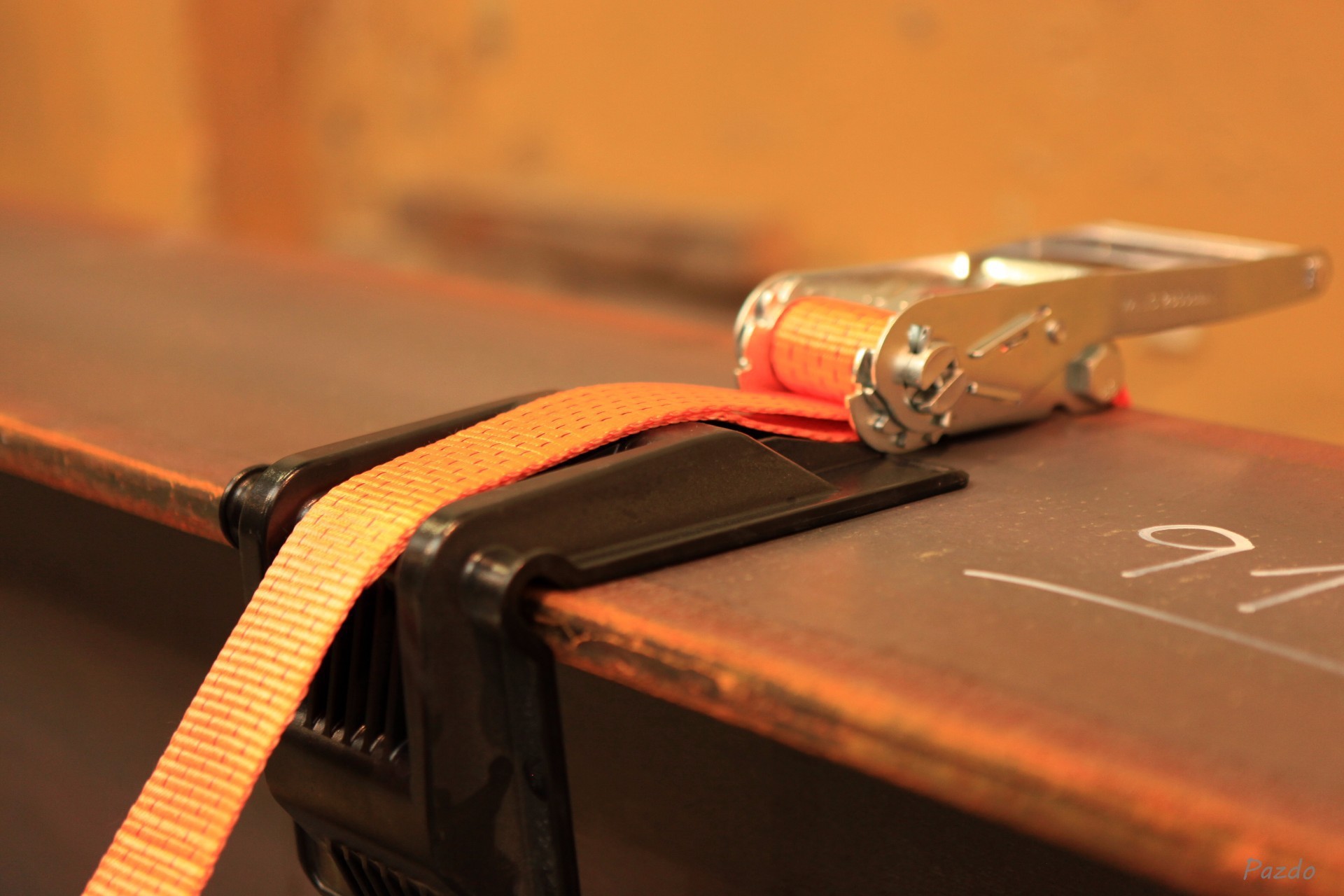

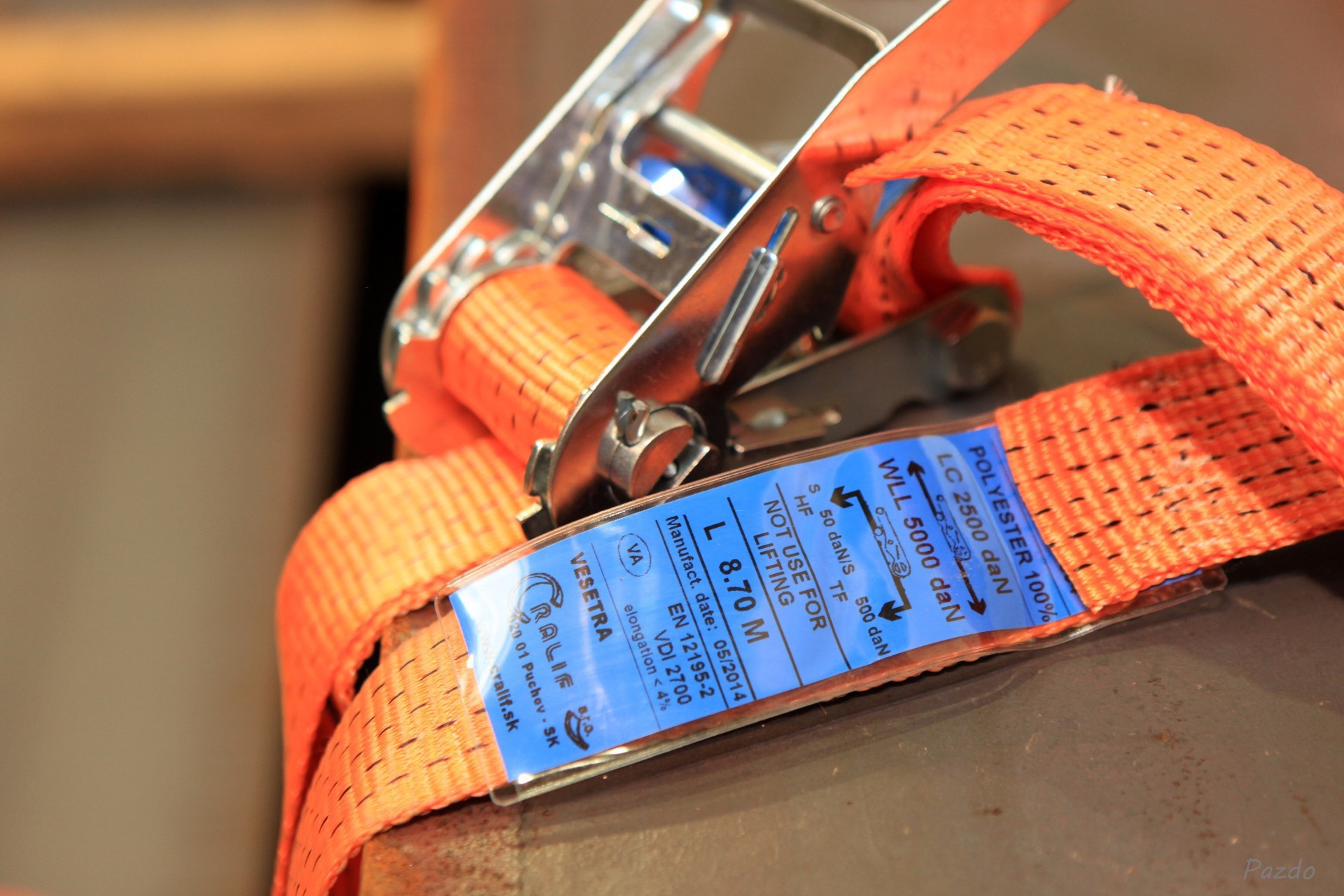

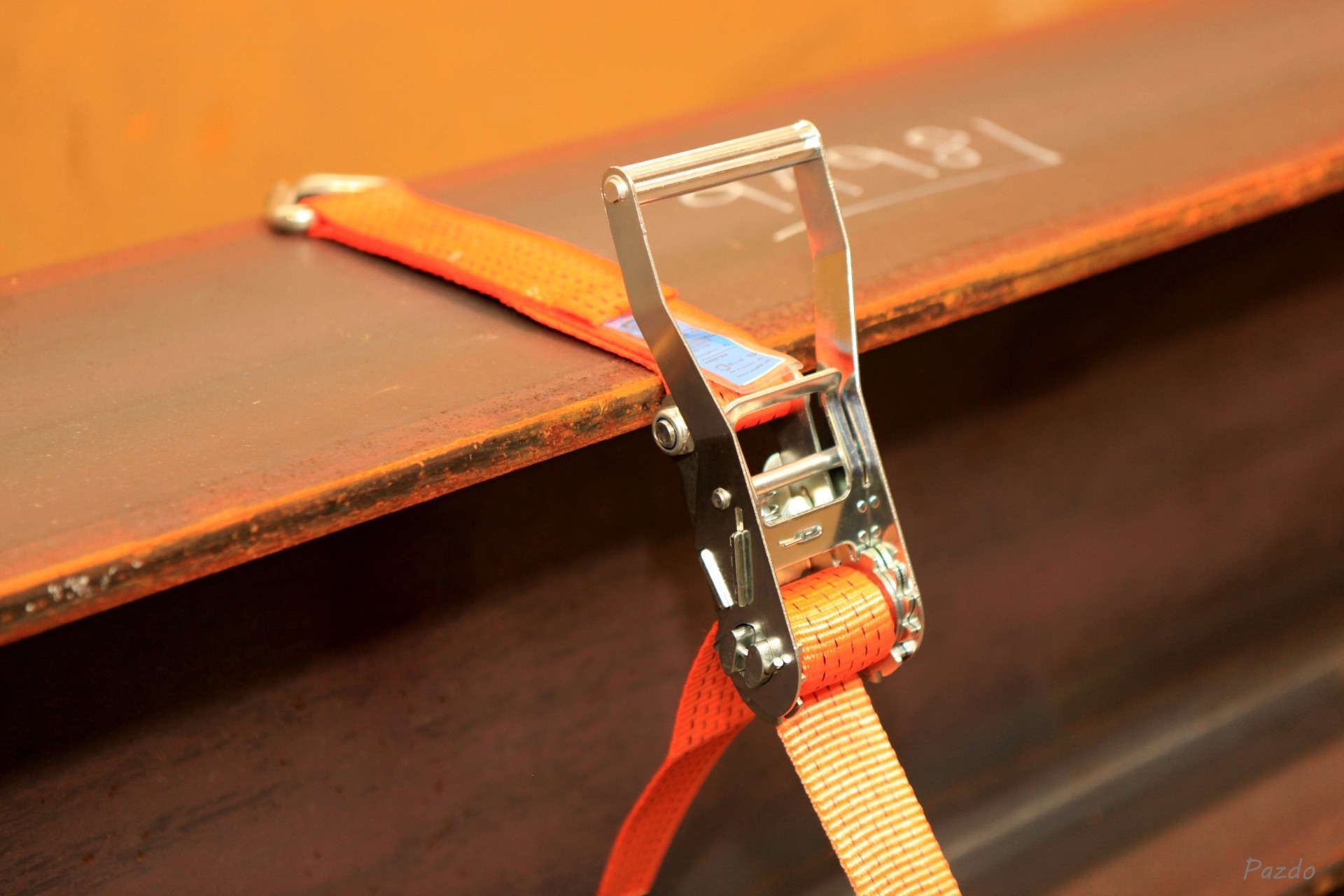

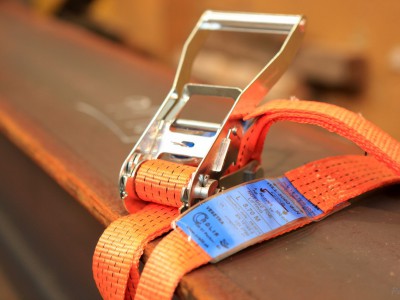

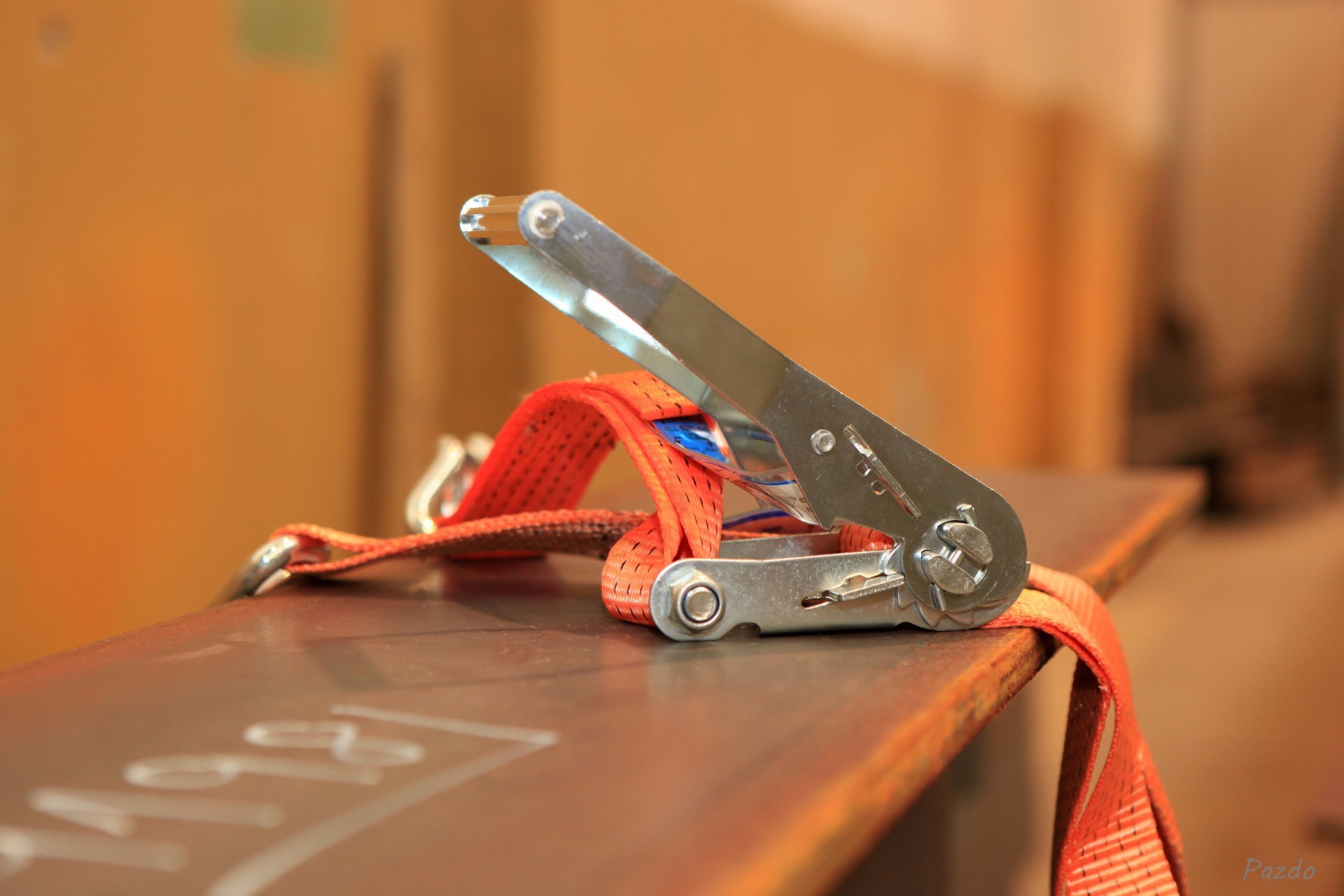

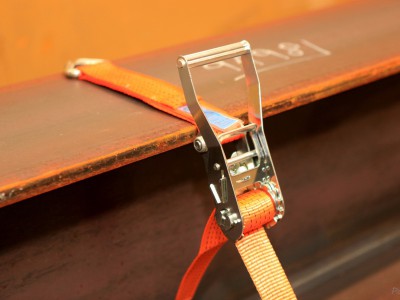

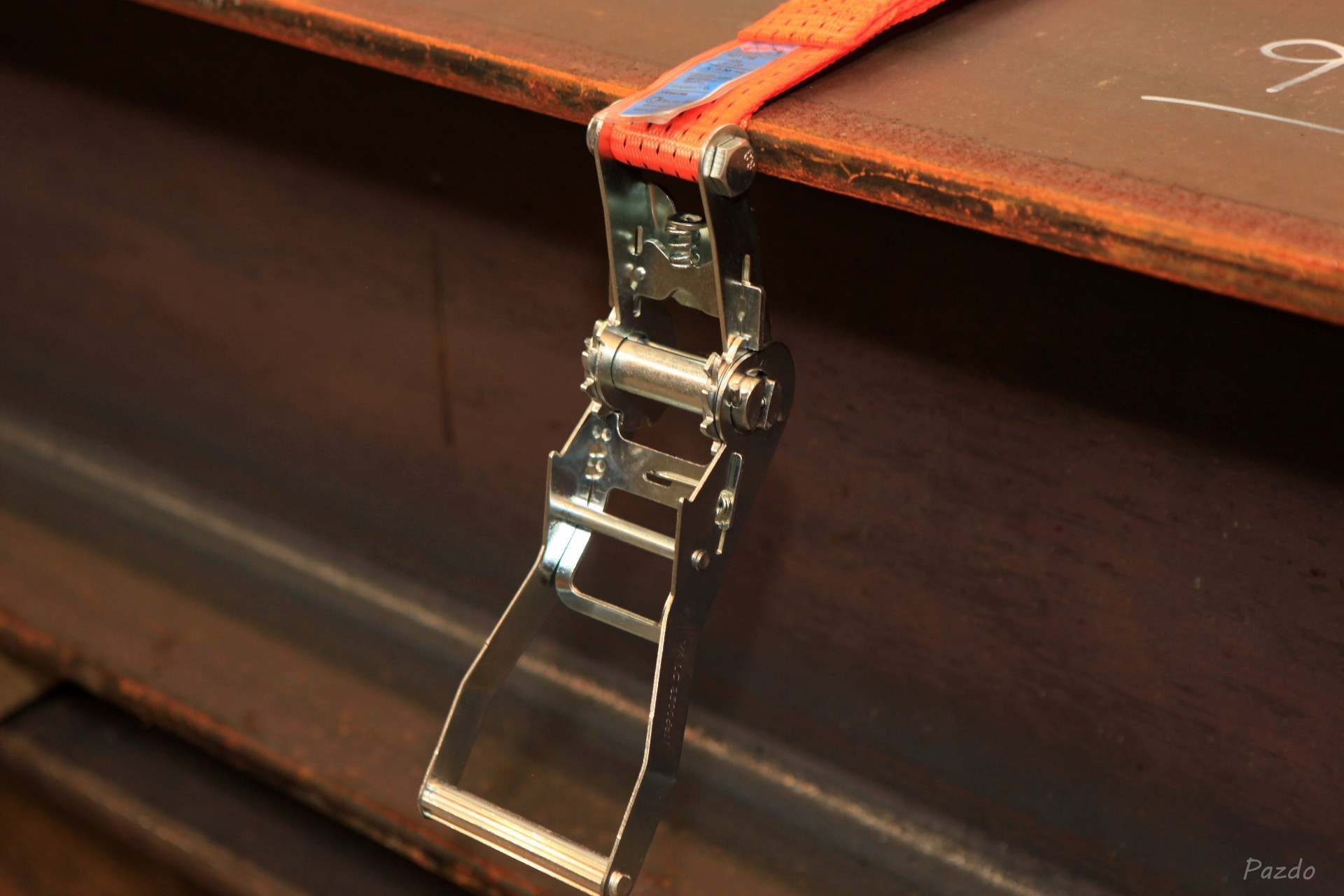

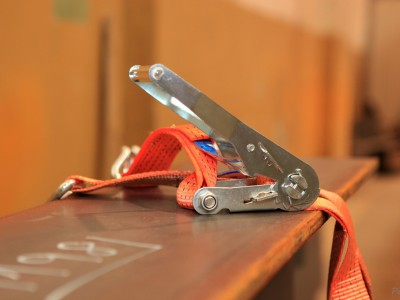

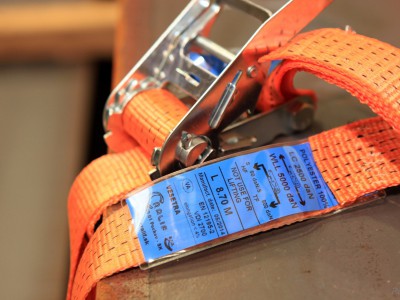

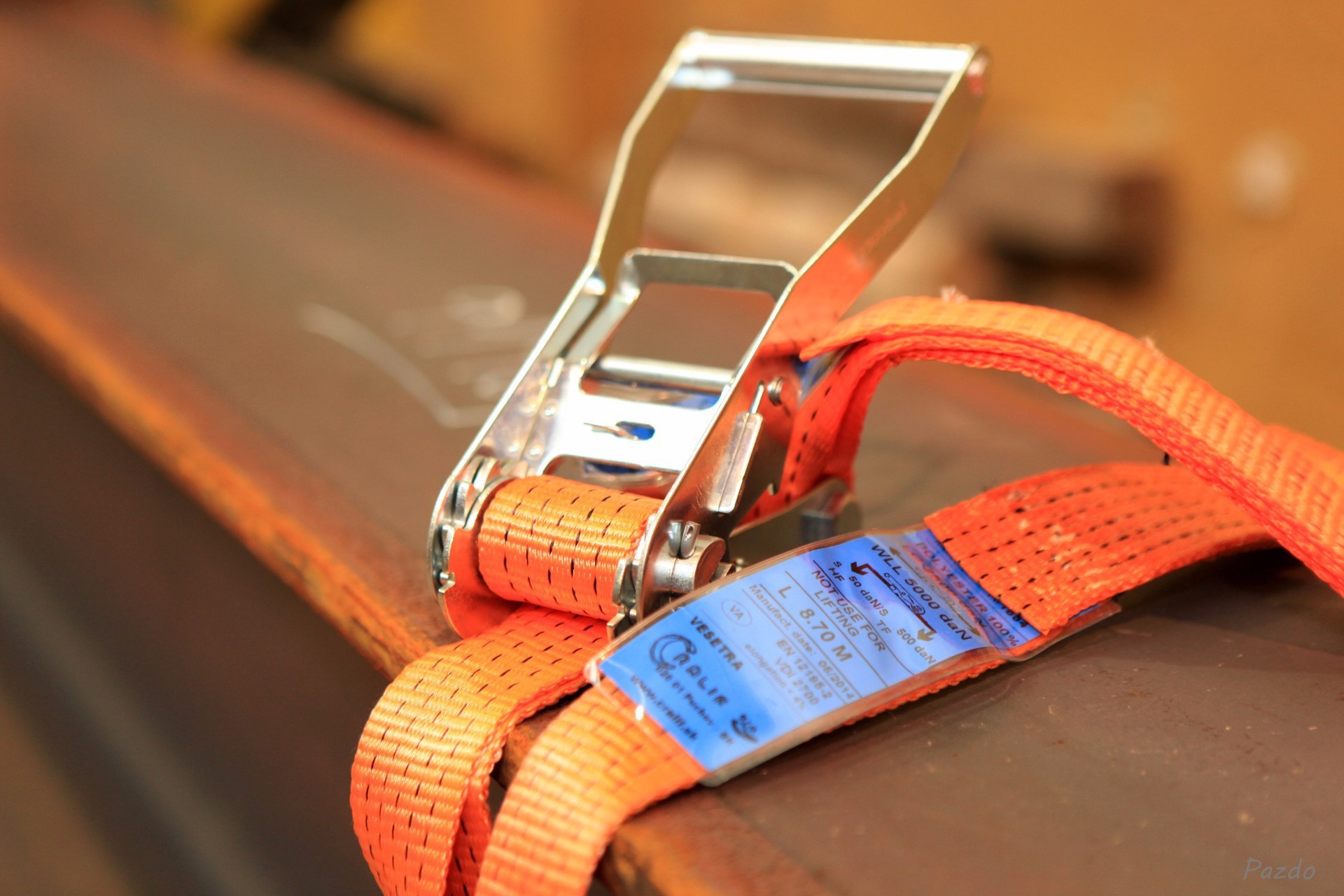

Napínacím prvkom je račňa, ktorá vyvoláva a udržuje napínaciu silu v systéme. Račne sú charakterizované dvomi údajmi upínacích síl pre trecie viazanie: STF (standard tension force) – zostatková sila po uvoľnení páky račne a SHF (standard hand force) – normálna ručná sila ovládania páky - 500N (50 kg), tieto sú uvádzané tiež na výrobnom štítku. Dodať je možné tiež račne s dlhšou pákou a vyššou STF,  ktoré spĺňajú normu VDI2700.





Zakončenie dvojdielneho systému je možné prostredníctvom rôznych typov hákov



RÔzne typy hákov

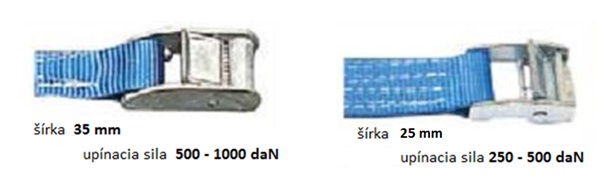

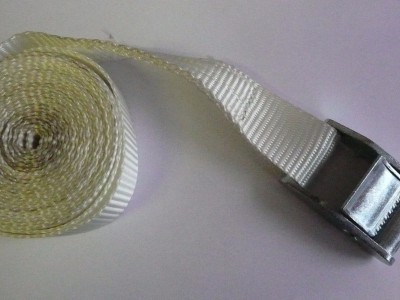

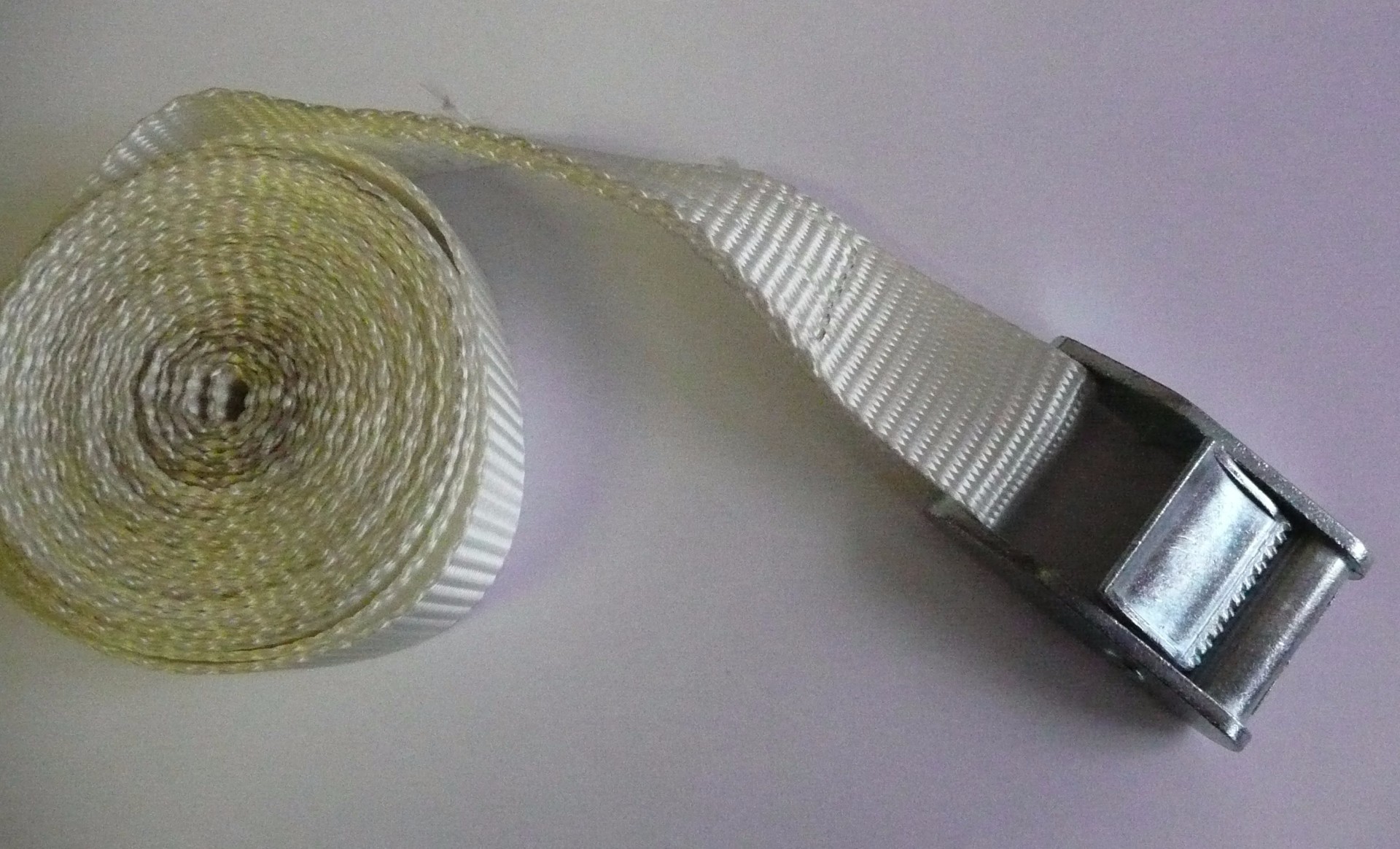

Upínacie pásy s pružinovou sponou sú vyrábané z jednovrstvých textilných PES pásov šírky 25 a 35 mm. Zakončené sú pružinovou sponou, ktorá mechanicky zaisťuje popruh a náklad.

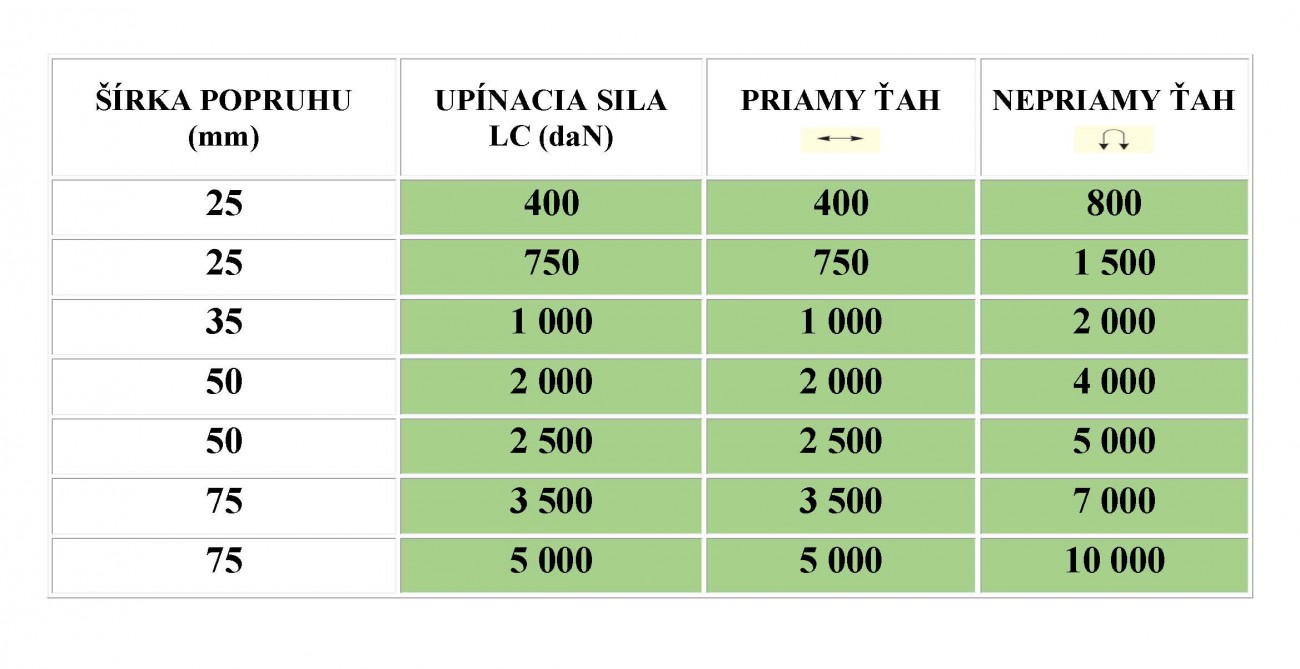

Upínacia sila kompletného systému LC  je daná šírkou popruhu. Tabuľka zachytáva rôzne šírky a upínacie sily.
